Rodzaje trzonków w źródłach światła

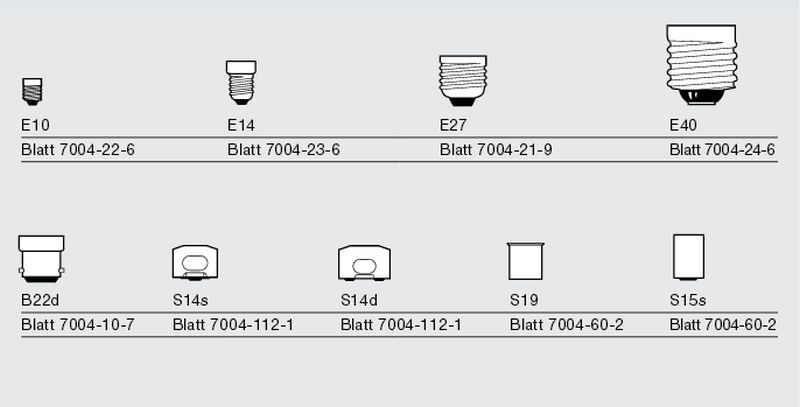

Trzonki charakterystyczne dla lamp żarowych

[ZDJECIE1]

E10 - trzonek żarówek latarkowych i szerokiej gamy źródeł specjalnego przeznaczenia;

E14 - rozpowszechniony szczególnie w mieszkaniówce tzw. "mały gwint" - wszelkiego rodzaju żarówki kulkowe, świecowe, rurkowe, itp.

E27 - trzonek żarówki Edisona, uniwersalny, najpopularniejszy, obecny w każdym gospodarstwie domowym;

E40 - o większej średnicy od E27, przeznaczony do lamp większej mocy;

B22 - tzw. bagnetowy, trzonek używany w przemyśle;

S14s - trzonek, dwutrzonkowej żarówki liniowej znanej z określeń: Philinea, Linestra, Ralina, itp.;

S14d - oznaczenie żarówki liniowej jednotrzonkowej, trzonek na środku linowej bańki;

S15s i S19 - trzonki żarówek liniowych.

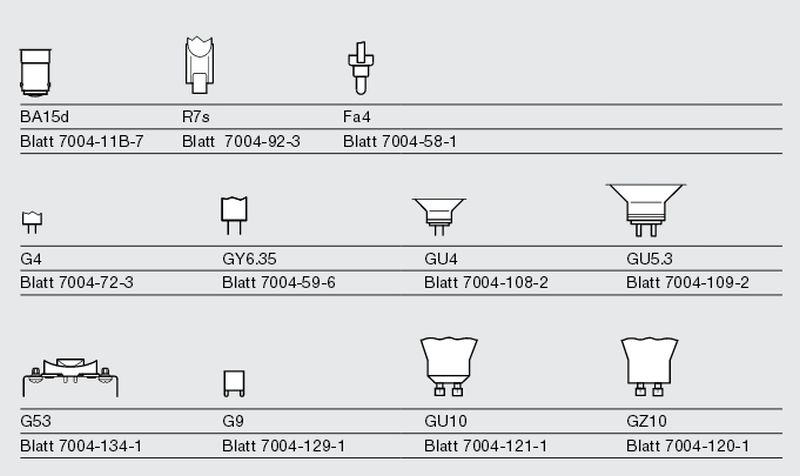

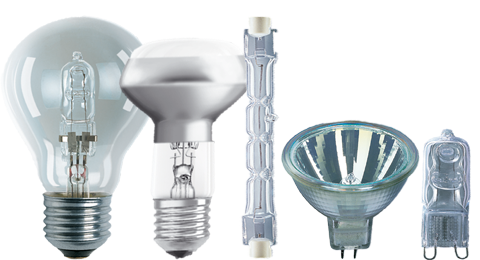

Trzonki żarówek halogenowych

[ZDJECIE2]

B15d - trzonek żarówek sieciowych;

BA15d - trzonek żarówek na obniżone napięcie;

E14 - do lamp halogenowych bańkowych i z reflektorami;

E27 - j.w.; R7s - trzonek tzw. halogenowych żarników liniowych (żarnik rozciągnięty w wąskiej szklanej rurce);

Fa4 - trzonek liniowych żarników halogenowych dużej mocy;

G4 - trzonek tzw. żarnika sztyftowego - miniaturowe żarówki halogenowe na obniżone napięcie;

GY6,35 - trzonek żarnika sztyftowego o większej mocy (od 20W), rozstaw nóżek 6,35 mmm;

GU4 - trzonek żarówki halogenowej z reflektorem o średnicy 35 mm;

GU5,3 - trzonek reflektorowego halogenu o średnicy odbłyśnika 51 mm; G53 - trzonek charakterystyczny dla żarówek niskonapięciowych (12V) z aluminiowym odbłyśnikiem o średnicy 11 cm;

G9 - trzonek sieciowego (230V) żarnika sztyftowego - charakterystyczne zakręcone drutowe nóżki (lub blaszkowe);

GU10 - trzonek reflektorowej żarówki halogenowej;

GZ10 - j.w. z tym że zupełnie płaska podstawa trzonka (GZ10 nie pasuje do gniazd GU10!).

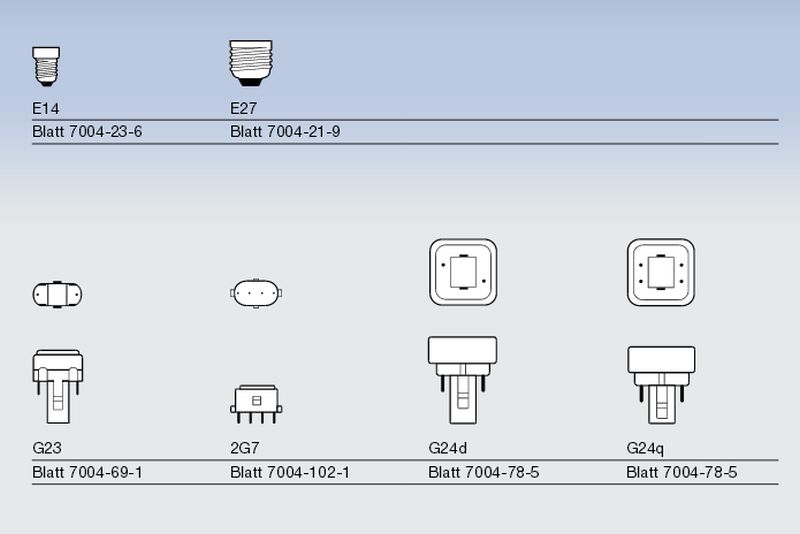

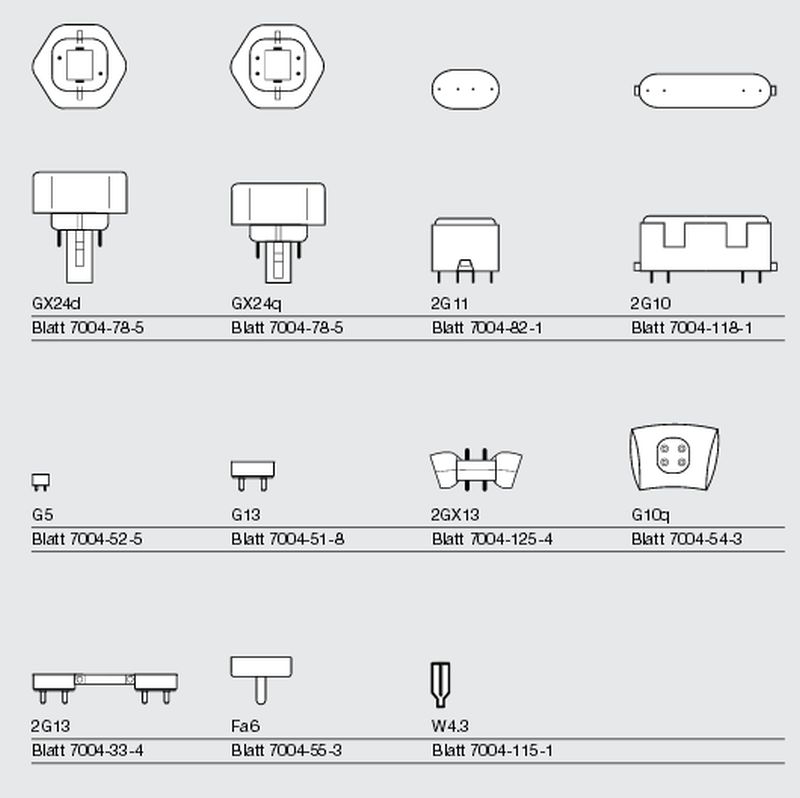

Trzonki świetlówek

[ZDJECIE3] E14 - popularny trzonek świetlówek tzw. zintegrowanych (z wbudowanym układem zapłonowym);

E27 - j.w.; B22 - j.w.;

GU10 - j.w.;

G23 - trzonek tzw. świetlówek kompaktowych niezintegrowanych, tzn. wymagających dodatkowo zewnętrznego elementu układu zapłonowego - statecznika;

2G7 - trzonek świetlówek kompaktowych wymagających kompletnego magnetycznego (statecznik + zapłonnik) lub elektronicznego układu zapłonowego;

G24d - trzonek świetlówek kompaktowych z w wbudowanym starterem - potrzebny zewnętrzny statecznik;

G24q - trzonek świetlówek kompaktowych wymagających kompletnego magnetycznego (statecznik + zapłonnik) lub elektronicznego układu zapłonowego;

GX24d - trzonek świetlówek kompaktowych z w wbudowanym starterem - potrzebny zewnętrzny statecznik;

GX24q - trzonek świetlówek kompaktowych wymagających kompletnego magnetycznego (statecznik + zapłonnik) lub elektronicznego układu zapłonowego;

2G11 - trzonek świetlówek kompaktowych wymagających kompletnego magnetycznego (statecznik + zapłonnik) lub elektronicznego układu zapłonowego;

2G10 - trzonek świetlówek kompaktowych wymagających kompletnego magnetycznego (statecznik + zapłonnik) lub elektronicznego układu zapłonowego;

G5 - trzonek świetlówki liniowej T5 16 mm, współpracującej z elektronicznymi układami zapłonowymi;

G13 - trzonek świetlówki liniowej T8 26 mm kompatybilnej z magnetycznymi i elektronicznymi układami zapłonowymi;

2GX13 - trzonek świetlówki kołowej T5 16 mm (elektroniczny układ zapłonowy);

G10Q - trzonek świetlówki kołowej T8 26 mm współpracującej z magnetycznymi i elektronicznymi układami zapłonowymi;

2G13 - trzonek tzw. świetlówki U-kształtnej T8 26 mm (magnetyczny lub elektroniczny układ zapłonowy);

Fa6 - trzonek świetlówki liniowej o średnicy 38 mm;

W4.3 - trzonek ultra cienkiej świetlówki liniowej T2 7 mm (wyłącznie elektroniczny układ zapłonowy).

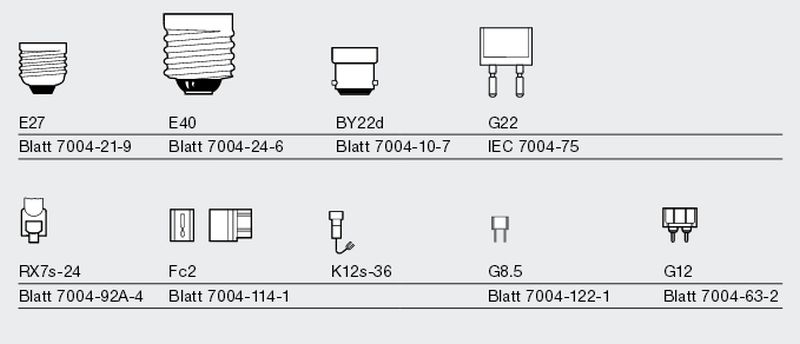

Trzonki lamp wyładowczych

[ZDJECIE4]

E27 - lampy metalohalogenkowe i sodowe małej mocy;

E40 - lampy metalohalogenkowe i sodowe dużej mocy;

BY22d - lampy sodowe;

G22 - lampy metalohalogenkowe jednotrzonkowe dużej mocy;

RX7s-24 - lampy metalohalogenkowe i sodowe dwutrzonkowe małej mocy;

Fc2 - lampy metalohalogenkowe dwutrzonkowe dużej mocy;

K12s-36 - lampy metalohalogenkowe dwutrzonkowe dużej mocy;

G8,5 - miniaturowe lampy metalohalogenkowe;

G12 - lampy metalohalogenkowe jednotrzonkowe małej mocy.

Oprac. Stanisław Bartnik
