Strefy ochronne w łazience a szczelność opraw

Firma Paulmann prezentuje strefy bezpieczeństwa w łazience oraz wymagania dla opraw oświetleniowych pod względem szczelności i bezpieczeństwa użytkowania w zależności od miejsca montażu.

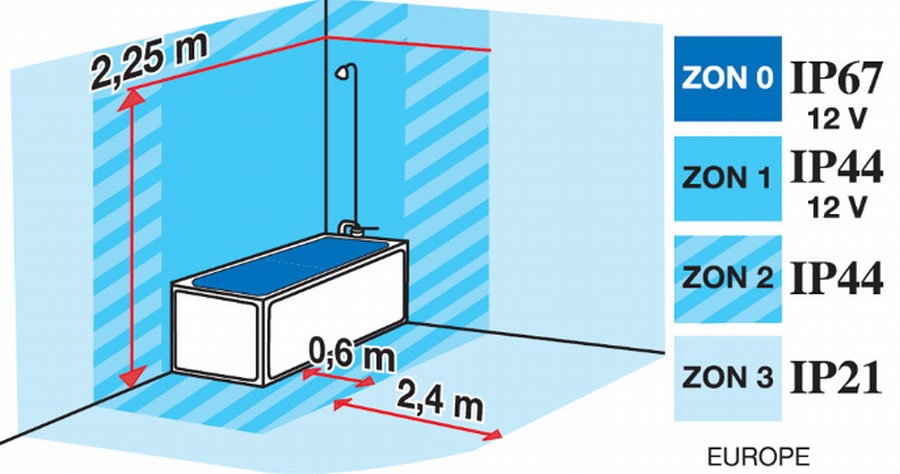

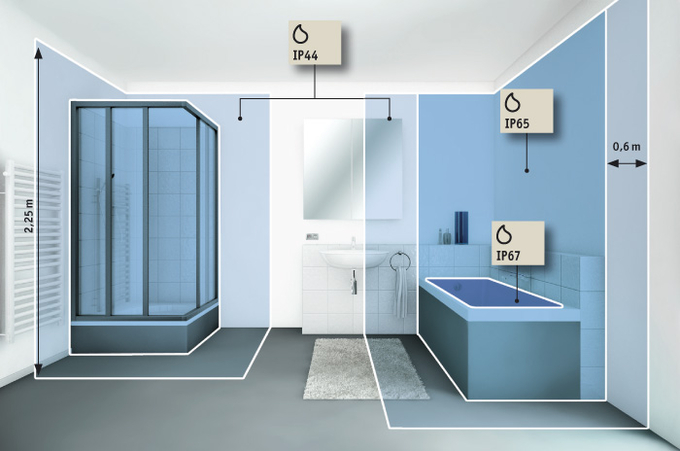

Łazienka jest podzielna na cztery strefy. Największe obostrzenia włącznie z obniżeniem napięcia dotyczą wanny i prysznica. Przy lustrze jest większa swoboda instalacji opraw, niemniej należy zwrócić uwagę na odległości od źródła wody.

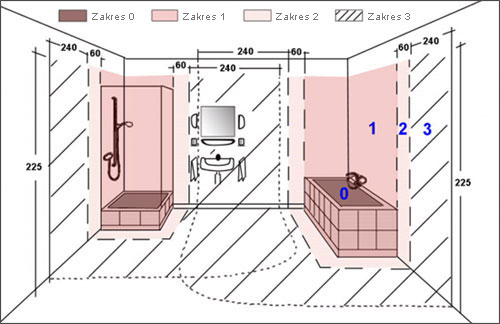

Obszary ochronne (zakres zastosowania opraw w pomieszczeniach o zwiększonej wilgotności)

Oprawy w bezpośredniej bliskości od prysznica i wanny muszą nadawać się do zastosowania w łazienkach. Środki ochronne podzielono na 4 strefy/zakresy.





Zakres (strefa) 0:


Stosować można wyłącznie oświetlenie jednoznacznie odpowiadające wymaganiom klasy ochronnej (IP X7) o niskim napięciu ochronnym 12 wolt. Transformator musi znajdować się poza zakresem 0.

Zakres (strefa) 1:

W tej strefie można stosować wyłącznie oświetlenie o obniżonym bezpiecznym napięciu 12 wolt. Ponadto musi ono odpowiadać wymaganiom klasy ochronnej IP X4 (ochrona przed wodą rozpryskiwaną). W przypadku zagrożenia wodą strumieniową (np. z dysz tuszu wodnego) konieczne jest zastosowanie klasy ochronnej IP X5.

Zakres (strefa) 2:

Oświetlenie musi być chronione przynajmniej przed wodą rozpryskiwaną (klasa ochrony IP X4)

Zakres (strefa) 3:

W tym zakresie można stosować oprawy o niższej szczelności pod warunkiem, że znajdą się poza 60-centymetrową strefą 2 i dalej niż 60 cm od umywalki. Jeżeli oprawy będą zainstalowane w odległości mniejszej niż 60 cm od umywalki to wymagana jest szczelność IP44.

Poniżej opis znaczenia poszczególnych cyfr w oznakowaniu IP.

Pierwsza cyfra dotyczy stopnia ochrony przed ciałami stałymi:

0 – brak ochrony;
1 – ochrona przed obiektami większymi niż 50 mm  (przypadkowe dotknięcie dłonią);
2 – ochrona przed obiektami większymi niż 12,5 mm  (przypadkowe dotknięcie palcem);
3 – ochrona przed obiektami większymi niż 2,5 mm  (przypadkowy kontakt z narzędziem, przewodem itp.);
4 – ochrona przed obiektami większymi niż 1 mm  (przypadkowy kontakt z cienkim drutem, wkrętem itp.);
5 – ochrona przed pyłem (możliwe przenikanie pyłu w niewielkich ilościach, nie zakłócających prawidłowego działania);
6 – pyłoszczelność (całkowita ochrona przed kontaktem i przedostaniem ciał stałych).

Druga cyfra określa stopień ochrony przed wodą:

0 – brak ochrony;
1 – ochrona przed kroplami wody spadającymi swobodnie pionowo;
2 – ochrona przed kroplami wody spadającymi swobodnie z odchyleniem do 15 stopni;
3 – ochrona przed kroplami wody spadającymi swobodnie z odchyleniem do 60 stopni;
4 – ochrona przed kroplami wody spadającymi lub rozpryskiwanymi pod dowolnym kątem (deszcz);
5 – ochrona przed skierowanym strumieniem wody;
6 – ochrona przed silnym strumieniem wody lub falą;
7 – ochrona przed zalaniem przy zanurzeniu w wodzie do 1 m, w czasie nie dłuższym niż 30 minut;
8 – ochrona przed zalaniem przy zanurzeniu ciągłym w wodzie  (dla kryteriów określonych przez producenta; w niektórych przypadkach stopień 8 oznacza obudowę hermetyczną).


Oprawy łazienkowe w Lumina.sklep.pl >>

Oświetlenie łazienkowe w SklepOswietleniowy.pl >>



Dane do opracowania:

www.paulmann.pl

norma IEC 60529
